（一）活性炭壓力過濾器
活性炭壓力過濾缸：活性炭壓力過濾器包括－電焊不銹鋼316鋼殼，鋼殼上設有噴嘴平板，內部分配裝置、過濾媒體支架，出入口法蘭接駁位、泄水管、檢修口（直徑不小于500毫米），表層及內層應用與反應缸相同之漆油。炭性媒體：以粒狀之活性炭為主，表層面積為600—1600m²/g，碳的厚度在500mm—600mm，而碳面與入水位應有不小于500mm距離，以免反沖洗時將碳沖走，碳床由150毫米硅石之0.7-1.2大小之砂粒所承托，所使用之碳量乃基于清除臭氧時間1.5分鐘計算。其他附件：過濾器必須包括塑料濾網，手動蝶閥、排氣旋塞、壓力計、自動不銹鋼排氣閥。過濾器之外殼其水壓試驗應能不少于600Kpa及維持不少于三小時而沒有任何滲漏現象。（二） 反應缸
反應缸應選用立式，按國標（GB）或參照英國標準（BS）加工。立式缸體包括濾嘴板、入口與出口的接管、人孔帶蓋和過濾介質排放孔帶法蘭蓋板的材料選用S31603不銹鋼，采用焊接結構，所有封頭采用碟型封頭。入口與出口的接管以法蘭連接。立式反應缸在頂部封頭和底部封頭各安裝1個人孔。設計壓力及測試：工作壓力不大于設計壓力，最高設計壓力為0.35~0.6Mpa，測試壓力為最高設計壓力的1.5倍，焊接檢驗采用焊縫總長度20%的“X”光無損探傷檢測或按國家規范。反應停留時間：2分鐘。其他配件：手動蝶閥；排空閥；壓力表（出入口各一個）；不銹鋼自動排氣閥。（三）剩余臭氧消化裝置
剩余臭氧消化裝置能自動把臭氧反應缸和活性炭過濾缸內頂端積存的剩余臭氧帶到剩余臭氧消化器消化掉后變成N²和0²釋放到空氣中。（四）臭氧泄漏報警系統
臭氧泄漏傳感器的本體應是堅固，防腐蝕，并安裝在泳池機房內顯眼的位置。臭氧泄漏傳感器的要求如下：量度范圍：0~1ppm（定于0.1ppm開始警報）；運作溫度：-2~52℃。按圖標安裝在過濾機房內指定的位置。控制屏有視覺及聽覺裝置及消聲按鈕。當傳感器被臭氧泄漏觸發，傳感器須輸出視覺及聽覺的警報至報警屏，聽覺的警報可以在報警屏里關掉，但視覺警報必須于系統重新啟動或泄漏警報除下后才能解除。當臭氧泄漏時，于臭氧發送機房外警報器必須響起以警告工作人員逃生。警報器必須為高頻率型以便和火警警報分辨。需提供臭氧發生器停止功能，如發覺有臭氧泄漏，系統能自動停止臭氧發生器工作。（五）臭氧分析儀
臭氧分析儀包括一傳感器，安裝在出口處，用以量度臭氧之濃度，藉以控制臭氧發生器之運作，量度范圍由0~5ppm，并以液晶體顯示。臭氧分析儀為微處理，另有輸出信號送至控制室內監督顯示屏上。（六）臭氧混合裝置
臭氧混合裝置是把臭氧發生器生產出來的臭氧注入水處理系統內與系統內運行的池水混合。（七）臭氧噴射器加壓水泵
根據圖紙所示提供所需加壓水泵，應選用的型號為立式多級離心水泵，外殼鑄鐵，葉輪及軸為不銹鋼制造，機械密封。電機采用全封閉風冷式，轉速不超過2900r/min，適合使用于380V/3N/50HZ之電源。投標圖紙上的水泵流量與揚程，僅供投標參考所用，實際安裝應以管道系統的現實情況為準，對設備的揚程做最后計算及相關修改，以配合整個系統需要。（八）臭氧發生器
應選用UV臭氧發生器其外殼為鋁制造表面涂上聚合物涂料及塑料噴射器，其供電電源適合使用于220V/1N/50HZ之電源。UV臭氧消毒系統必須包含以下組件：UV臭氧發生器（臭氧投加量請參考設計參數要求）；臭氧噴射器；空氣干燥器；剩余臭氧消化裝置；噴射器加壓水泵。（九）計算式
臭氧與水接觸的反應器（罐）的容積應按以下公式計算：Vf=q0/60t
t≥1.6/C^o³
式中，
Vf ——反應器（罐）的有效容積（m³）；
q0 ——進入反應罐的池水循環流量（m³/h），
t ——臭氧與水接觸反應所需要的時間（min），但不應少于2min；
C^o³——臭氧的投加量（mg/L）。
t≥1.6/C^o³
式中，
Vf ——反應器（罐）的有效容積（m³）；
q0 ——進入反應罐的池水循環流量（m³/h），
t ——臭氧與水接觸反應所需要的時間（min），但不應少于2min；
C^o³——臭氧的投加量（mg/L）。
（十）常見問題及解決方案
常見問題：臭氧尾氣處理不徹底，且未接至室外。臭氧反應罐尾氣消除器，未接排水管及排氣管。需設置排水管并加水封桶防尾氣泄漏。臭氧管要用專用管，臭氧管老化，斷裂。射流器上沒安裝旁通閥。射流器前后閥門采用截止閥，沒采用球閥水流受阻形成不了負壓。臭氧泄漏檢測安裝位置不合理，離臭氧機過遠。
解決方法：
補充臭氧破壞裝置安裝大樣圖；補充臭氧射流器安裝大樣圖；補充臭氧泄漏檢測報警儀安裝大樣圖。
大樣圖：

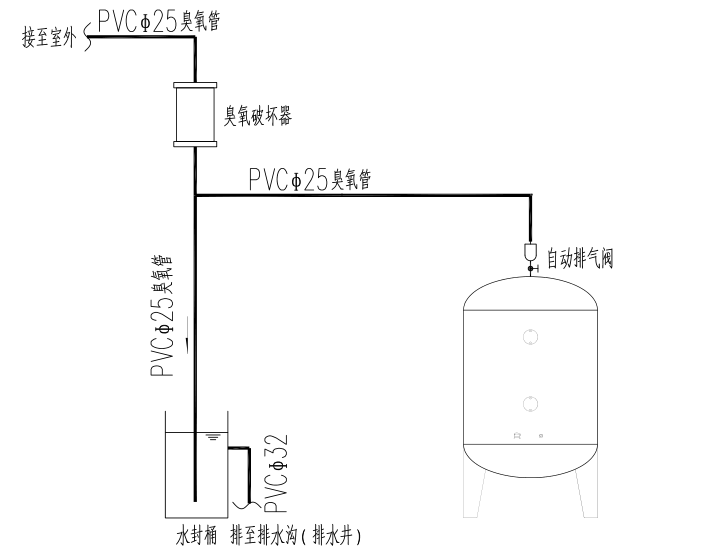

臭氧破壞裝置安裝圖大樣如圖：

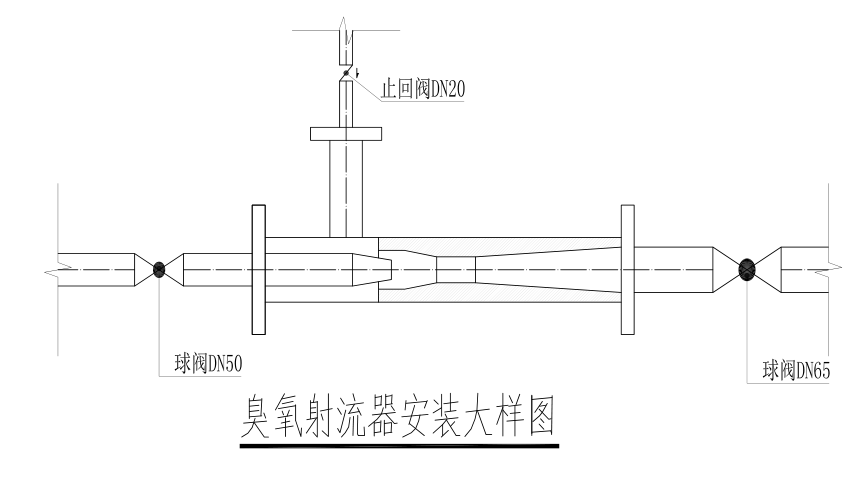

臭氧射流器安裝大樣示意圖如圖：

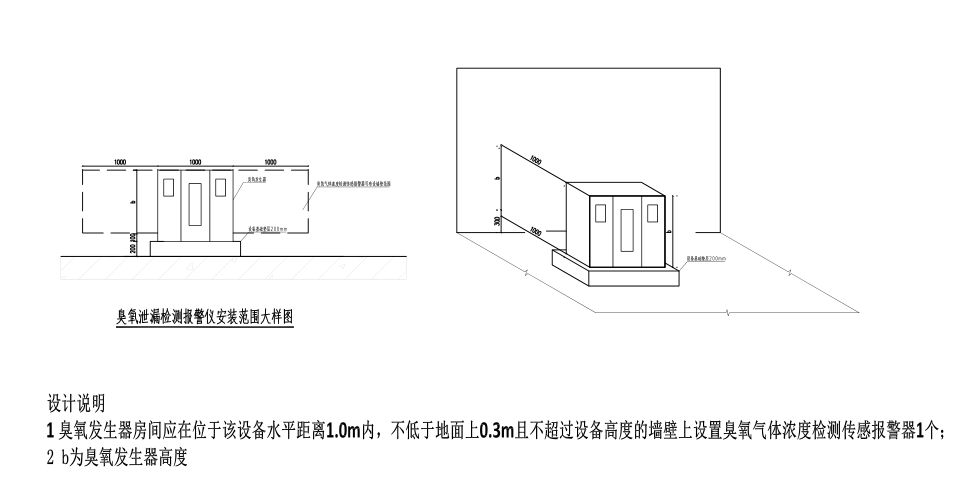

臭氧泄漏檢測報警儀安裝范圍大樣示意圖如圖：
臭氧消毒系統應根據項目情況選用質量成熟品牌，臭氧發生器是以高壓電離式，臭氧吸入要求負壓吸入的；其功能如下：臭氧生產部分：臭氧發生器通過連接高壓電極和絕緣體之間的高壓交變場，可形成電（無聲放電），電暈進而于空氣中產生臭氧。電壓12千-15千伏。通過調節施加在電極上的電壓，可調節臭氧產量。電極上高壓的調節由相應開關來執行。控制部分：設有保護裝置來控制臭氧發生器各功能系統的運作。通過正常運作指示燈、故障指示燈和故障自動停機裝置，自動監視臭氧發生器的工作狀態。臭氧消毒系統必須包含以下組件：臭氧發生器、臭氧噴射器、臭氧與池水混合器、剩余臭氧消化裝置、臭氧分析儀、噴射器加壓水泵。
